Jakobův žebřík (Jacob's Ladder)

      8.2.2005 Jakobův žebřík je jednoduchý experiment, ke kterému nám stačí silnější vysokonapěťový zdroj a dva dráty. Dobře se hodí např. trafo z mikrovlnky (MOT), zrovna nedávno se mi poštěstilo vykuchat jednu vyhozenou troubu... Na vývody sekundáru se přidělají dva rovné tlustší dráty, směřující kolmo vzhůru, které se v rovině od sebe mírně rozbíhají. Pak se dole pomocí izolovaného šroubováku a pod. zapálí oblouk, který vyběhne po drátech nahoru jako po žebříku a tam zanikne jako velká ohnivá koule, nebo spíš jelito.

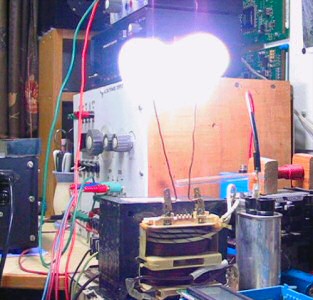

      V principu jde vlastně o elektromagnetické vyfukování oblouku. Zapálením oblouku se uzavře smyčka, kterou začne protékat elektrický proud. Oblouk je tvořen ionizovanými horkými plyny kladoucími proudu relativně malý odpor. Z fyzikálních zákonů plyne, že se kolem vodičů a oblouku vytvoří magnetické pole, které na ně zpětně působí silou, jenž nezávisí na směru toku proudu a směřuje ven ze smyčky. Tímto je oblouk hnán nahoru, přičemž mu pomáhá i to, že horké plyny výboje stoupají vzhůru. Jak se dráty rozcházejí, ionizuje se čím dál větší objem plynů, ale roste i délka oblouku a jeho el. odpor. Tím klesá protékající proud a v určitém kritickém bodě už přestane stačit oblouk živit a ten zanikne. S 2,3kV MOTem mi oblouk zhasnul při asi 7cm vzdálenosti mezi dráty. Delšího oblouku lze dosáhnout usměrněním napětí z MOTu (proud neprochází nulou) a spojováním více MOTů do série. Co dokáže stádo 6-ti MOTů živených z 3-fázové zásuvky můžete vidět zde. Foto těsně před zánikem:

Jacob's Ladder
klepnutím lze stáhnout krátké video [DivX 5.2, 207 kB]
