Asus EN7600GS Silent/HTD 256 MB DDR2 PCI-E

      14.9.2007 Po roce provozu poněkud hlučnější a vypečenější MSI GeForce 6600GT na desce Asus P5LD2 jsem se rozhodl přejít na nějakou energeticky méně náročnější a přitom alespoň stejně výkonnou grafiku. Gamesy už tolik nehraju (a když, tak nějakou starší klasiku), takže žádný žhavý turbo nepotřebuju. Do oka mi v katalogu Czech Computeru padla karta Asus EN7600GS Silent/HTD s 256 MB DDR2 do PCI-E x16 za celkem příznivou cenu. Mají tam ještě 512MB verzi, která má ale pomalejší paměti a tenhle GPU stejně tolik nevyužije. Defaultní takt je 400 MHz pro GPU a 400 MHz (800 MHz DDR) pro paměti - Samsung K4N5616306-ZC25 (2,5 ns). O chlazení GPU se stará hliníkový profil ve tvaru obráceného "J", který obepíná horní hranu karty a částečně přechází dozadu. Škoda, že profil neroztáli po celé zadní straně. Paměti nijak chlazené nejsou, pasiv se jich nedotýká. Výstupy jsou klasika, VGA + DVI + S-video.
      Když jsem si kartu donesl domů, namontoval a poprvé zapnul, začala mě záhy znepokojovat teplota GPU v ovládacích panelech, která rychle stoupala a dosáhla až 76°C ve 2D a při pokusu o hraní nějaké hry to do pár minut spadlo. Už při montáži mi přišlo, že se pasiv na jádru GPU docela nechutně vrklá. Takže jsem komp vypnul a podíval se tomu na zoubek. Aby ne, celý pasiv drží za pouhé dva plastové kolíčky s jemnými pružinkami. Tím se tak dá uchytit pasivek na northbridge...
      Sundal jsem tedy pasiv a seškrabal z něj tu hnusnou žvejkačku, která měla zřejmě tvořit "tepelně" vodivý kontakt s jádrem GPU. Povrch chladiče byl jako obvykle frézovaný nahrubo a tak jsem ho šmirglpapíry vybrousil do hladké roviny. Na plochu u horní hrany karty jsem přišrouboval další pasiv z PC zdroje, abych zvětšil povrch pro odvod tepla, zejména přirozeným směrem vzhůru (při montáži do toweru). Aby chladič na kartě dobře držel, rozhodl jsem se ho poctivě připevnit 4-mi šroubky M3. Pro tento účel už na PCB v rozích GPU byly připraveny 4 díry, jenže o něco menšího průměru, takže jsem je musel ještě provrtat. Ve stejném rastru jsem nadělal díry do pasivu a vyřízl do nich M3 závity. Pak už jen stačilo na jádro GPU máznout trochu teplovodivé pasty a chladič přitáhnout šroubky s pružnými gumovými podložkami. Když už jsem se v tom vrtal, tak jsem eště dopájel pár elytů navíc ke zdroji VGPU, které tam soudruzi z ČLR zapomněli osadit.

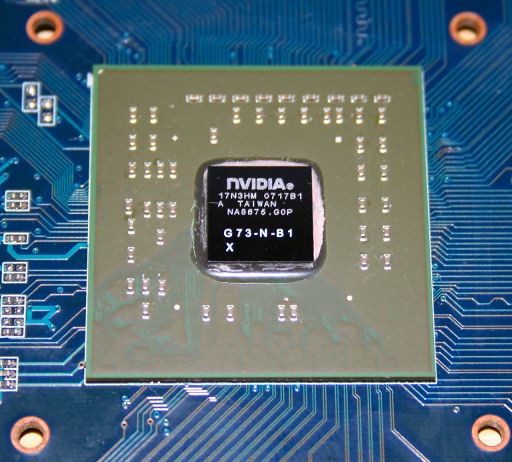

7600GS stripped nvidia G73 GPU original heatsink
7600GS in PC 7600GS mod extended heatsink

      Po této úpravě klesla teplota ve 2D na nějakých 60°C a ve 3D hrách kolem 70°C a hlavně už netuhla. Zkoušel jsem i trochu nataktovat, stabilně jela na 500 / 470 MHz (GPU / RAM), ale za těch pár FPS to ani moc nestojí. Pro porovnání jsem udělal pár testů s MSI GeForce 6600GT a Gainward GeForce 7300GT v Unrel Tournamentu 2003 (botmatch-anubis.bat, 1280 x 1024 / 32) a GL Quake (demo1.dem, 1280 x 1024 / 16). Nastavení ForceWare 94.24 v ovládacích panelech: AA = 2x Q, AF = 4x, vysoká kvalita, vsync = off, mipmapy = trilinear, tripple buffering = off.

VGA  UT 2003   GL Quake
6600GT @500/500 MHz 132 FPS 192 FPS
7300GT @350/350 MHz 110 FPS 178 FPS
7300GT @400/400 MHz 123 FPS 208 FPS
7300GT @450/400 MHz 131 FPS -
7600GS @400/400 MHz 137 FPS 202 FPS
7600GS @450/450 MHz 142 FPS 228 FPS
7600GS @500/470 MHz 143 FPS 244 FPS
Asus P5LD2, Core 2 Duo E6400 @2,4 GHz

      Co se týče ovladačů, tak ve Windows XP používám stále ForceWare 94.24, jenž jako poslední oficiálně obsahují starý layout ovládacích panelů, na který jsem si tak nějak zvykl. V XP jsem narazil na zásadní problém při spouštění starších DOSových programů v NTVDM. Jakmile jsem přepnul z okna na fullscreen, tak se program kousnul. Mohl jsem se akorát přepnout zpět a proces NTVDM.EXE zabít. Nejdřív jsem zkoušel různé verze driverů, ale problém se vyskytoval u všech stejně. Pak došlo na přeflashování video BIOSu (původní verze na kartě je 5.73.22.61.00) a jak jsem zjistil, tak se starší verzí 5.73.22.16.00 to fungovalo bez problémů, jenže tato zas nějak neuměla pustit obraz do DVI výstupu. Zajímavé je také to, že BIOSy do verze 5.73.22.25.90 mají velikost 64 kB, zatímco novější zabírají kolem 61 kB - že by tam něco chybělo? Nakonec tento problém definitivně vyřešil patch VIDEOPRT.ZIP [13 kB] od Martina Šuláka. Stačí přepsat originální VIDEOPRT.SYS tímto upraveným a vše funguje se všemi verzemi BIOSů.
      Při tom hledání jsem také narazil na velmi užitečný program dgVoodoo. Není to jen obyčejný 3Dfx Glide wrapper, ale obsahuje i emulaci VESA LFB pro NTVDM pomocí vlastního VDD ovladače. DOSové programy, které používají videomódy VESA pak mohou kreslit přes DirectX do okna nebo na fullscreen. Stačí jen před spuštěním programu z příkazového řádku spustit driver DGVESA.COM. Emulace je velmi rychlá a spolu s VDMSoundem se tak dají hrát hry jako Blood nebo Duke Nukem 3D.
      NVidia pro své čipy stále dodává VESA BIOS 3.0, bohužel však kvalita jeho implementace klesá. Problém nastal u GeForce řady 5xxx a novějších, kdy přestalo fungovat nastavení obnovovací frekvence při inicializaci videomódu (GTF přes CRTC registry), které je součástí specifikace VBE 3.0. BIOS nevrací žádnou chybu, ale všechny pokusy o nastavení vyšší frekvence skončí stejně na 60 Hz. Někde jsem četl, že se nVidia takto jistí před BFU s LCD monitory, které vyšší frekvence zatím moc neberou. Podle názoru BearWindowse byl kód pro nastavování refreshe z BIOSu vypuštěn, takže to nejde jednoduše ohackovat. V tomto mají výhodu konkurenční grafiky ATI, které pomocí nástroje na editaci BIOSu alespoň dovolují natvrdo změnit výchozí obnovovací frekvenci. Intelovské onboard VGA 9xx přitom tuto VBE 3.0 funkci normálně podporují. Další problém je, že u některých nVidia BIOSů úplně chybí VESA módy s větším rozlišením jak 800x600. Můj VGA BIOS tímto naštěstí netrpí, podporuje 32 VESA módů až do rozlišení 2048x1536/32, viz log z programu VESATEST.
      Pro Windows 98 se objevily neoficiální ForceWare 82.69 drivery od ZakMcKracken84 z MSFN fóra, které byly zatím úspěšně vyzkoušeny s PCI-E grafikami GF6600GT, GF6800GT, GF7300GT, GF7600GS, GF7900GT a GF7950GT AGP. Měly by teoreticky umět i řadu 8xxx, ale zatím to nikdo nezkusil. V případě instalace ForceWare na systému s PCI-E lze očekávat, že se Windows 98 nebudou korektně vypínat (mě skočí po ukončovací obrazovce do textového režimu a tam s blikajícím kurzorem vytuhnou), takže je třeba používat místo toho restart a vypínání si případně pořešit v autoexecu.
      Pro Windows NT 3.x a 4.0 nejsou žádné funkční ForceWare s podporou GF7xxx a vyšších, ani neoficiální verze. Jednou z možností jsou ovladače SciTech SNAP, které mi ale na GF7600GS nefungovaly. Takže poslední záchranou je univerzální VESA driver VBEMP (už existuje i beta pro Windows 9x) od BearWindowse. Ten samozřejmě neumí HW akceleraci 2D natož 3D funkcí, ale funguje. Na běžnou práci s okny to stačí. Bohužel díky zmrvené implementaci VBE 3.0 taktéž neumožňuje nastavit obnovovací frekvenci.
      Pod Linuxem používám poslední verzi ForceWare 169.07 s Xorg 7.2 bez problémů. 3D akcelerace funguje také výborně, zkoušel jsem linuxové verze Quake II, Quake III a Doom 3. Obnovovací frekvenci lze nastavit v ovládacích panelech podobných těm windowsím. Pro taktování a tweakování existuje program NVClock.

      14.1.2012 Po vzoru úpravy video BIOSu Asus EN7900GT jsem upravil i BIOS této karty. Tzn. odstranil jsem omezení pro rozlišení větší než 1280 x 1024 přes DVI výstup a místo VESA módu 152h (2048 x 1536 / 32bpp) jsem do tabulky videomódů vložil mód 14Ah (1600 x 1200 / 32bpp). Zde je ke stažení finální podoba mého upraveného video BIOSu: my7600gs.zip [45 kB]. Frekvence jádra a pamětí je nastavena na 400MHz / 400MHz. Před flashnutím BIOSu si jej můžete vyzkoušet na nečisto pomocí utility vgabios.exe -f!MY7600A.ROM (je součástí balíčku). Pokud vše funguje, můžete BIOS flashnout pomocí nvflash. Pokud budete flashovat na kartu 7600GS jiného výrobce s jiným board ID, bude potřeba použít donucovací parametry: nvflash -4 -5 -6 !MY7600A.ROM.
