Rootování tabletu Lark FreeMe X2 7

Lark FreeMe X2 7
      13.8.2014 S Androidem jsem dosud neměl skoro žádné zkušenosti (používám stále PDA s Windows Mobile) a teď se mi naskytla příležitost se v jednom libovolně povrtat. Kolega z práce koupil pro svého malého synka v TESCO akci malý levný tablet Lark FreeMe X2 7, aby se na něm mohl dívat třeba na Včelí medvídky a pod. Brzy však zjistil, že použitelnost tabletu není limitovaná výkonem procesoru (papírové parametry zas nejsou tak špatné), ale mizerným TN displejem, který svými pozorovacími úhly připomíná první barevné laptopy před 20 lety. Zejména ve vertikálním směru stačí odklon pár stupňů od kolmice a už dochází k výrazné změně jasu a podání barev. Při cca 20° dochází k inverzi a při ještě větším úhlu k další inverzi barev. Prostě jedním slovem tragédie, která celý tablet pohřbila. Výdrž baterie je taky docela mizerná. Takže tablet se u kolegy dlouho neohřál a byl jsem jím obdarován :)

Přehled parametrů:

CPU: Rockchip RK3026 ARM Cortex-A9, 2 jádra, 1 GHz
GPU: ARM Mali-400MP2 s HW kodekem H.264, OpenGL ES 2.0
Paměť: 512 MB RAM DDR3
4 GB NAND FlashROM
slot na micro-SDHC kartu
Display: 7" WVGA 800 x 480 / 16 M (5:3, lesklý TN)
kapacitní 5-bodový Multi-Touch
LED podsvětlení
Konektivita: Wi-Fi: 802.11b/g/n
Kamerka: 0,3 MPix na straně displeje
Senzory: MEMS akcelerometr
elektretový mikrofon
Konektory: 1 x micro USB 2.0
1 x výstup pro sluchátka 3,5mm jack
1 x koaxiální napájecí konektor pro DC adaptér
OS: Android 4.2.2 Jelly Bean, kernel 3.0.36
Baterie: Li-Pol 3,7 V / 2,4 Ah
Výdrž: až 5 hodin
Rozměry: 192 x 109 x 10,5 mm
Hmotnost: 263 g

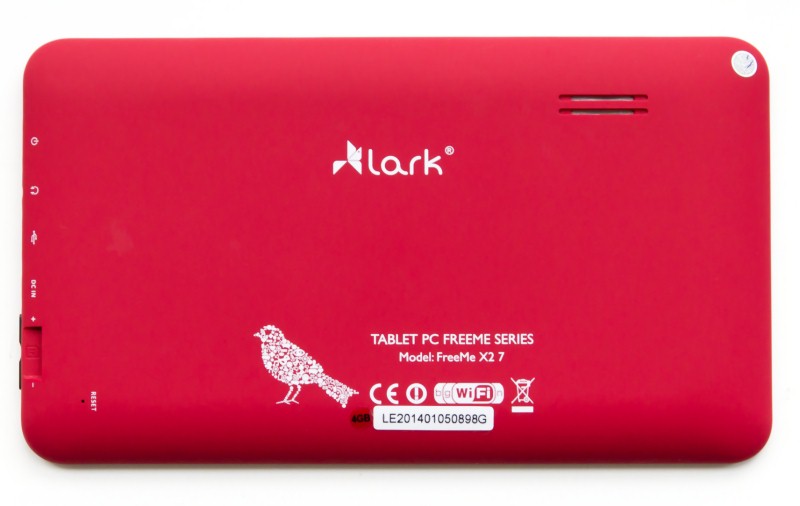

Lark FreeMe X2 7 back side Lark FreeMe X2 7 inside Lark FreeMe X2 7 PCB top Lark FreeMe X2 7 PCB bottom

      Po připojení k PC se tablet detekuje jako složené USB zařízení a je potřeba pro něj nainstalovat ovladač. Ten od Googlu ale neobsahuje příslušné USB VID, PID a proto je třeba nejprve upravit soubor android_winusb.inf, kde do obou sekcí [Google.NTx86] a [Google.NTamd64] přidáme řádky:
;Lark FreeMe X2 7
%SingleAdbInterface% = USB_Install, USB\VID_2207&PID_0010
%CompositeAdbInterface% = USB_Install, USB\VID_2207&PID_0010&MI_01
Po úspěšné instalaci bychom měli ve správci zařízení najít Android Phone|Android Composite ADB Interface a jelikož starý Android ještě nativně podporuje USB Mass Storage, tak přibude též Velkokapacitní paměťové zařízení USB pro vloženou micro-SD kartu. Pak můžeme vyzkoušet spojení přes ADB (Android Debug Bridge), pro Windows XP doporučuji nainstalovat starší verzi 1.3.1:


 C:\ADB> adb devices -l
 * daemon not running. starting it now on port 5037 *
 * daemon started successfully *
 List of devices attached
 0123456789ABCDEF       device product:rk3026 model:Lark_FreeMe_X2_7 device:rk3026

 C:\ADB> adb shell

      Abych se mohl v systému vrtat a instalovat systémové aplikace bez omezení, potřeboval jsem získat root přístup. Zde je sbírka odkazů na návody pro různá zařízení, ale Lark tam chybí. Nejprve jsem vyzkoušel aplikaci Framaroot 1.9.3, která se nainstaluje a spustí přímo na telefonu, avšak výsledek byl negativní: "Your device seems not vulnerable to exploit included in Framaroot". Jako další jsem vyzkoušel program Kingo Android Root pro Windows a tentokrát se dostavil úspěch.

Kingo Android Root

      Dále jsem si nainstaloval nezbytné aplikace jako např. Total Commander, Hacker's Keyboard, Terminal Emulator, Midnight Commander a vyzkoušel jsem také připojit přes micro USB OTG kablík převodník FTDI USB - RS232. Ovladače už jsou součástí jádra, takže stačí nainstalovat UART Terminal Application. Když jsem se ale přes terminál připojoval k různým zařízením, tak při příjmu většího množství znaků (výpis zhruba na jednu obrazovku 80 x 25) docházelo k nepříjemnému vytuhávání a pomalému rolování v okně terminálu. U kratších výpisů na 1 - 2 řádky nebyl problém a odezva byla okamžitá. Nevím, kde byl problém, později jsem terminál vyzkoušel na jiných Androidích zařízeních a tam fungoval bez problémů.

      27.9.2017 Do ruky se mi dostal další tablet iGET SMART S70 a Androidem 5.1.1, který se mi podařilo pomocí Kingo Android Root 1.5.4 úspěšně rootnout na první pokus.

Přehled parametrů:

CPU: Allwinner A33 ARM Cortex-A7, 4 jádra, 1,3 GHz
GPU: ARM Mali-400MP2 s HW kodekem H.264, OpenGL ES 2.0
Paměť: 512 MB RAM DDR3
8 GB NAND FlashROM
slot na micro-SDHC kartu
Display: 7" WSVGA 1024 x 600 / 16 M (128:75, lesklý TN)
kapacitní 5-bodový Multi-Touch
LED podsvětlení
Konektivita: Wi-Fi: 802.11b/g/n
Kamerka: 0,3 MPix na straně displeje
Senzory: MEMS akcelerometr
elektretový mikrofon
Konektory: 1 x micro USB 2.0
1 x výstup pro sluchátka 3,5mm jack
OS: Android 5.1.1 Lollipop, kernel 3.4.39
Baterie: Li-Pol 3,7 V / 2,7 Ah
Výdrž: až 4 hodiny
Rozměry: 190 x 110 x 10 mm
Hmotnost: 292 g



Zpět

Aktualizováno 28.9.2017 v 2:40
