MegaTC

      13.8.2005 Říkal jsem si, že větší TC už motat nebudu, protože na to nemám místo. Když jsem ale venku narazil na odhozený 1,5 m dlouhý kus pěkné 160mm PVC trubky, tak se mi jí zželelo a řekl jsem si, že teda ten megacoil postavim ;). Rouru jsem zkrátil na 92 cm (poměr h/d 6:1) a začal přemýšlet, co na ni namotám. Přecijen takové bago, to bude nejmíň kilometr drátu. Doma jsem měl akorát zbytek Cul 0,2 mm, kterým jsem motal BigTC, ale ten mi přišel už příliš tenký. Ideálně bych to viděl tak na 0,35 - 0,5 mm. Naštěstí se blížil radiojarmark v Holicích, tak sem čekal, že tam něco seženu. Za pár peněz jsem sehnal špulku 0,3mm drátu (to jsem ale ještě netušil, jak mě při motání vypeče). Na motání jsem použil opět vrtačku napájenou přes regulák. Při navíjení se mi zhruba v 1/3 trubky podařilo drát přetrhnout, protože nějaký vtipálek dal do vnitřní vrstvy špulky vrstvu lepicí pásky (špulku jsem měl víceméně za zády a neviděl na ni). Namotané vinutí jsem tedy shodil a začal motat znovu, ale ouha, když jsem vymotal celou špulku, měl jsem navinuto jen 2/3 trubky - chyběla akorát ta třetina, co jsem prve shodil. To mě pěkně vytočilo...

      1.10.2005 Uvažoval jsem, že trubku prostě zkrátím a nechám to tak. Ale nechtěl jsem se s tím smířit a nakonec jsem to taky shodil. Pak se mi podařilo koupit opravdu solidní špuli Cul 0,355 mm, na které byly odhadem 3 km, takže s dostatečnou rezervou klidně na 2 takové trubky. Na podruhé už vinutí proběhlo bez přetrhnutí a trubku jsem navinul v plné délce. Vinutí jsem nalakoval klasicky akrylátem ve spreji. Zde je pár fotek z toho úmorného vinutí:

preparing pipe for winding winding machine 0,3mm Cul wire and variac 1/3 left unwounded :( so put down and start again wounded and varnished secondary

      2.3.2006 Nalakovaný sekundár se nějakou dobu povaloval v komoře. Jednak jsem na něj neměl čas, druhak jsem nemohl sehnat kousek vhodné větší roury na primár. Pak jsem sehnal od kamaráda konečně kus 250mm PVC trubky (snesla by se i 300mm, ale on metr takové mrchy přijde třeba na 6 stovek). Na rouru jsem namotal primární vinutí 37 závitů izolovaného drátu průřezu 4 mm2 a nad něj zpětnovazební vinutí 17 závitů průměru 0,5 mm. Tento primár totiž plánuju použít jako VTTC, takže impedance by měla být dostatečně velká pro 1 nebo 2 GU-81M. Další detaily vinutí jsou zde.
      Vzhledem k hmotnosti TC jsem základnu neudělal z mého oblíbeného plexi, ale z 18mm dřevotřísky. Aby byla manipulace s TC snazší, přidělal jsem na spodek 4 kolečka. Primár i sekundár nejsou připevněny natvrdo, ale dají se snadno odejmout, což přijde vhod při transportu nebo při výměně jiného primáru pro jiný typ budiče.

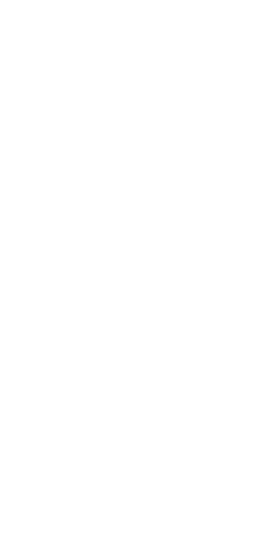

megaTC drawing      MegaTC photo

Rezonanční frekvenci jsem spočítal na 107 kHz a naměřil 120 kHz. V současné době mi chybí vhodný rezonanční kondenzátor na primár ~ 7 nF / 10 kVAC nebo nějaké menší kondy ze kterých by šel sestavit MMC. Snad se mi podaří na nějaké burze něco sehnat, už se na to těším. Hlavně mě zajímá o kolik budou výboje delší při stejném výkonu v porovnání s mými menšími TC.



Zpět

aktualizováno 21.3.2006 v 0:58
