Měření vybíjecích charakteristik akumulátorů

      20.5.2017 Doma se mi postupně nahromadila celá řada akumulátorů různého stáří a stavu. Tím vyvstala akutní potřeba je nějak změřit, roztřídit a vyhodit už nepoužitelné kusy. Pouhé měření akumulátoru voltmetrem (i se zátěží) není moc vypovídající, mnohem více ukáže vybíjecí charakteristika (průběh napětí v čase při definovaném vybíjení). I když také neodhalí úplně všechno (zvětšený vnitřní odpor nebo rychlejší samovybíjení, které postihuje zejména starší NiMH články). Např. u baterie složené z více článků v sérii je pak na vybíjecí křivce krásně vidět, jak tyto postupně kapou (při dalším vybíjení dochází k jejich přepólování a rychlému ničení). K tomuto účelu mě napadlo použít datalogger se zápisem na CF kartu, který jsem kdysi postavil jako diplomku. K němu jsem připojil alfanumerický displej, na kterém zobrazuji aktuální napětí, koncové napětí a prošlý náboj. Pro měření napětí jsem využil 10-bitový A/D převodník ATmegy128 s interní referencí, která je poměrně přesná a stabilní. Abych mohl měřit akumulátory o různém napětí (od jednotlivých tužkových po autobaterie a akupaky do nářadí) s dostatečným rozlišením, využil jsem 3 kanály převodníku s různě nastavenými děliči:

kanál dělič dělicí poměr měřicí rozsah LSB
ADC1 30 kΩ, - 1,0000 0 - 2,56 V 2,5 mV
ADC2 100 kΩ, 43 kΩ 0,3007 0 - 8,51 V 8,3 mV
ADC3 330 kΩ, 30 kΩ 0,08333 0 - 30,72 V 30,0 mV

      Jako umělou zátěž zatím používám obyčejný výkonový odpor, který se po dosažení koncového napětí automaticky odpojí MOSFETem, aby se akumulátor nepoškodil podvybitím. Díky tomu vypadají vybíjecí charakteristiky trochu jinak, než při vybíjení konstantním proudem, ale to pro měření kapacity není podstatné. Avšak časem bych chtěl zkonstruovat nějakou aktivní nastavitelnou umělou zátěž s konstantním proudem.

battery discharge logger analog interface schematics

      Samotné měření probíhá jednoduše. Napřed akumulátor nabiju pomocí nabíječky. Pro jednočlánkové Li-Ion akumulátory jsem si nejprve postavil jednoduchou nabíječku na micro USB a pro vícečlánkové Li-Ion akumulátory jsem později koupil univerzální nabíječku iMAX B6. Pro uchycení různých typů akumulátorů (zejména z mobilů a PDA) jsem si vyrobil jednoduchou fixturu. Po té připojím akumulátor k dataloggeru a zmáčknu tlačítko. Tím se připojí zátěž a začne měření. Koncové napětí zatím počítám jednoduše jako 2/3 počátečního (t.j. 2,8 V pro 1-článkový Li-Ion). Na CF kartě se založí nový soubor a každou minutu se do něj zapíše čas od zapnutí a změřené napětí. Po ukončení měření indikovaném rozsvícením LED (lze ukončit i předčasně opětovným stiskem tlačítka) přečtu soubor, zkopíruju sloupec změřených napětí do excelovské tabulky a vypadne mi graf, skutečná kapacita a energie článku. Dostal jsem z toho takový malý měřicí záchvat a tak zde budu postupně přidávat všechny naměřené charakteristiky :)

battery discharge logger


NiMH accu Tronic 1,2V 2500 mAh AA 1 (z Lidlu, 12.6.2008, vyřazena): Rload = 4,00 Ω, Q = 456 mAh, E = 0,54 Wh

vybíjecí charakteristika NiMH accu Tronic 1,2V 2500 mAh AA 1 (z Lidlu, vyřazena)

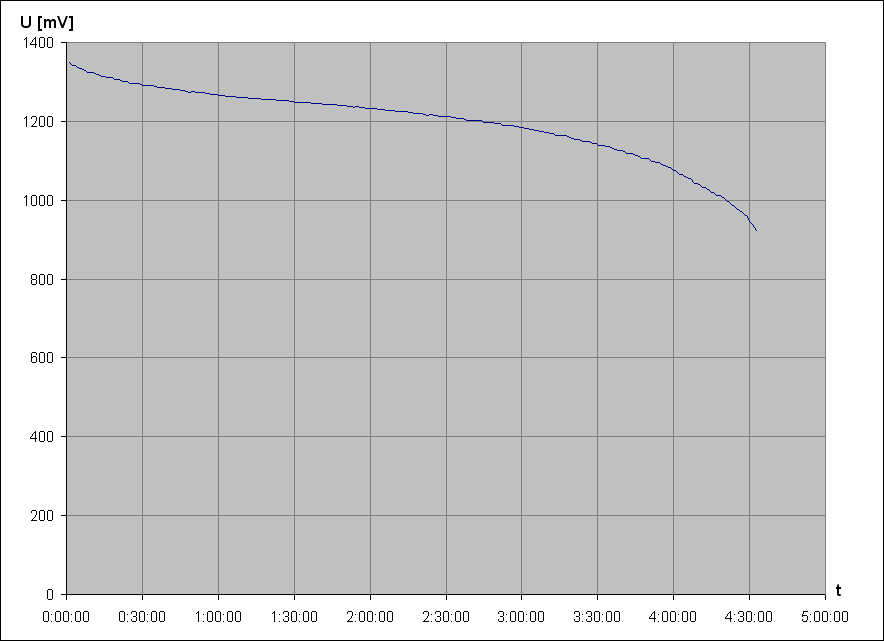

NiMH accu Tronic 1,2V 2500 mAh AA 2 (z Lidlu, 12.6.2008, vyřazena): Rload = 10,00 Ω, Q = 545 mAh, E = 0,66 Wh

vybíjecí charakteristika NiMH accu Tronic 1,2V 2500 mAh AA 2 (z Lidlu, vyřazena)


NiMH accu Tronic 1,2V 2500 mAh AA 3 (z Lidlu): Rload = 10,00 Ω, Q = 1654 mAh, E = 1,83 Wh

vybíjecí charakteristika NiMH accu Tronic 1,2V 2500 mAh AA 3 (z Lidlu)


NiMH accu Tronic 1,2V 2500 mAh AA 4 (z Lidlu): Rload = 10,00 Ω, Q = 1767 mAh, E = 2,11 Wh

vybíjecí charakteristika NiMH accu Tronic 1,2V 2500 mAh AA 4 (z Lidlu )


NiMH accu Tronic 1,2V 2500 mAh AA 5 (z Lidlu, 12.6.2008, vyřazena): Rload = 10,00 Ω, Q = 485 mAh, E = 0,48 Wh

vybíjecí charakteristika NiMH accu Tronic 1,2V 2500 mAh AA 5 (z Lidlu, vyřazena)


NiMH accu Tronic 1,2V 2500 mAh AA 6 (z Lidlu): Rload = 10,00 Ω, Q = 965 mAh, E = 1,11 Wh

vybíjecí charakteristika NiMH accu Tronic 1,2V 2500 mAh AA 6 (z Lidlu)


NiMH accu Tronic 1,2V 2500 mAh AA 7 (z Lidlu): Rload = 10,00 Ω, Q = 1052 mAh, E = 1,23 Wh

vybíjecí charakteristika NiMH accu Tronic 1,2V 2500 mAh AA 7 (z Lidlu)


NiMH accu Tronic 1,2V 2500 mAh AA 8 (z Lidlu): Rload = 10,00 Ω, Q = 827 mAh, E = 0,90 Wh

vybíjecí charakteristika NiMH accu Tronic 1,2V 2500 mAh AA 8 (z Lidlu)


NiMH accu Tronic 1,2V 2500 mAh AA 9 (z Lidlu, vyřazena): Rload = 10,00 Ω, Q = 627 mAh, E = 0,78 Wh

vybíjecí charakteristika NiMH accu Tronic 1,2V 2500 mAh AA 9 (z Lidlu, vyřazena)


NiMH accu Tronic 1,2V 2500 mAh AA 10 (z Lidlu, 12.6.2008, vyřazena): Rload = 10,00 Ω, Q = 563 mAh, E = 0,67 Wh

vybíjecí charakteristika NiMH accu Tronic 1,2V 2500 mAh AA 10 (z Lidlu, vyřazena)


NiMH accu Panasonic HHR-110AA 1,2V 1100 mAh AA 1: Rload = 10,00 Ω, Q = 708 mAh, E = 0,79 Wh

vybíjecí charakteristika NiMH accu Panasonic HHR-110AA 1,2V 1100 mAh AA 1


NiMH accu Panasonic HHR-110AA 1,2V 1100 mAh AA 2: Rload = 10,00 Ω, Q = 842 mAh, E = 0,95 Wh

vybíjecí charakteristika NiMH accu Panasonic HHR-110AA 1,2V 1100 mAh AA 2


NiMH accu Sanyo Superlattice Alloy EVO 1,2V 2700 mAh AA 1 (8.6.2006): Rload = 10,00 Ω, Q = 1949 mAh, E = 2,48 Wh

vybíjecí charakteristika NiMH accu Sanyo Superlattice Alloy EVO 1,2V 2700 mAh AA 1


NiMH accu Sanyo Superlattice Alloy EVO 1,2V 2700 mAh AA 2 (8.6.2006): Rload = 10,00 Ω, Q = 1880 mAh, E = 2,38 Wh

vybíjecí charakteristika NiMH accu Sanyo Superlattice Alloy EVO 1,2V 2700 mAh AA 2


NiMH accu Sanyo Superlattice Alloy EVO 1,2V 2700 mAh AA 3 (8.6.2006): Rload = 10,00 Ω, Q = 2301 mAh, E = 2,95 Wh

vybíjecí charakteristika NiMH accu Sanyo Superlattice Alloy EVO 1,2V 2700 mAh AA 3


NiMH accu Sanyo Superlattice Alloy EVO 1,2V 2700 mAh AA 4 (8.6.2006): Rload = 10,00 Ω, Q = 1611 mAh, E = 2,02 Wh

vybíjecí charakteristika NiMH accu Sanyo Superlattice Alloy EVO 1,2V 2700 mAh AA 4


NiMH accu Sanyo eneloop HR-3UTGA 1,2V 1900 mAh AA 1 (20.3.2010): Rload = 10,00 Ω, Q = 1835 mAh, E = 2,37 Wh

vybíjecí charakteristika NNiMH accu Sanyo eneloop HR-3UTGA 1,2V 1900 mAh AA 1


NiMH accu Sanyo eneloop HR-3UTGA 1,2V 1900 mAh AA 2 (20.3.2010): Rload = 10,00 Ω, Q = 1793 mAh, E = 2,30 Wh

vybíjecí charakteristika NNiMH accu Sanyo eneloop HR-3UTGA 1,2V 1900 mAh AA 2


NiMH accu Sanyo eneloop HR-4UTG 1,2V 800 mAh AAA 1 (23.5.2010): Rload = 10,00 Ω, Q = 744 mAh, E = 0,89 Wh

vybíjecí charakteristika NiMH accu Sanyo eneloop HR-4UTG 1,2V 800 mAh AAA 1


NiMH accu Sanyo eneloop HR-4UTG 1,2V 800 mAh AAA 2 (23.5.2010): Rload = 10,00 Ω, Q = 763 mAh, E = 0,91 Wh

vybíjecí charakteristika NiMH accu Sanyo eneloop HR-4UTG 1,2V 800 mAh AAA 2


NiMH accu Sanyo eneloop HR-4UTGA 1,2V 800 mAh AAA 1 (19.5.2012): Rload = 10,00 Ω, Q = 679 mAh, E = 0,85 Wh

vybíjecí charakteristika NiMH accu Sanyo eneloop HR-4UTGA 1,2V 800 mAh AAA 1


NiMH accu Sanyo eneloop HR-4UTGA 1,2V 800 mAh AAA 2 (19.5.2012): Rload = 10,00 Ω, Q = 690 mAh, E = 0,87 Wh

vybíjecí charakteristika NiMH accu Sanyo eneloop HR-4UTGA 1,2V 800 mAh AAA 2


NiMH accu Sanyo eneloop HR-4UTGA 1,2V 800 mAh AAA 3 (19.5.2012): Rload = 10,00 Ω, Q = 697 mAh, E = 0,87 Wh

vybíjecí charakteristika NiMH accu Sanyo eneloop HR-4UTGA 1,2V 800 mAh AAA 3


NiMH accu Sanyo eneloop HR-4UTGA 1,2V 800 mAh AAA 4 (19.5.2012): Rload = 10,00 Ω, Q = 688 mAh, E = 0,86 Wh

vybíjecí charakteristika NiMH accu Sanyo eneloop HR-4UTGA 1,2V 800 mAh AAA 4


NiCd accu Sony NC-AA 1,2V 700 mAh AA 1: Rload = 10,00 Ω, Q = 711 mAh, E = 0,88 Wh

vybíjecí charakteristika iCd accu Sony NC-AA 1,2V 700 mAh AA 1


NiCd accu Sony NC-AA 1,2V 700 mAh AA 2: Rload = 10,00 Ω, Q = 737 mAh, E = 0,90 Wh

vybíjecí charakteristika iCd accu Sony NC-AA 1,2V 700 mAh AA 2


NiCd accu GP 100AAS 1,2V 1000 mAh AA: Rload = 10,00 Ω, Q = 747 mAh, E = 0,92 Wh

vybíjecí charakteristika NiCd accu GP 100AAS 1,2V 1000 mAh AA


NiCd accu GP T107 3,6V 300 mAh 3-článková: Rload = 51,60 Ω, Q = 350 mAh, E = 1,30 Wh

vybíjecí charakteristika NiCd accu GP 100AAS 1,2V 1000 mAh AA


NiMH accu Tronic 6HR61 9V 200 mAh z Lidlu: Rload = 51,60 Ω, Q = 107 mAh, E = 0,92 Wh

vybíjecí charakteristika NiMH accu Tronic 6HR61 9V 200 mAh z Lidlu


Li-Pol accu Sony Ericsson BST-33 3,6V 950mAh 3,4Wh: Rload = 10,00 Ω, Q = 858 mAh, E = 3,11 Wh

vybíjecí charakteristika Li-Pol accu Sony Ericsson BST-33 3,6V 950mAh 3,4Wh


Li-Ion accu Samsung EB-L1G6LLU 3,8V 2100mAh 7,98Wh (origo, nová): Rload = 10,00 Ω, Q = 2013 mAh, E = 7,60 Wh

vybíjecí charakteristika Li-Ion accu Samsung EB-L1G6LLU 3,8V 2100mAh 7,98Wh (origo, nová)


Li-Ion accu Samsung EB-L1G6LLU 3,8V 2100mAh 7,98Wh (stará, z Kolbenky): Rload = 10,00 Ω, Q = 1693 mAh, E = 6,35 Wh

vybíjecí charakteristika Li-Ion accu Samsung EB-L1G6LLU 3,8V 2100mAh 7,98Wh (stará, z Kolbenky)


Li-Ion accu Samsung EB-L1G6LLU 3,8V 2100mAh 7,98Wh (čínská kopie z eBay, nová): Rload = 10,00 Ω, Q = 895 mAh, E = 3,37 Wh

vybíjecí charakteristika Li-Ion accu Samsung EB-L1G6LLU 3,8V 2100mAh 7,98Wh (čínská kopie z eBay, nová)

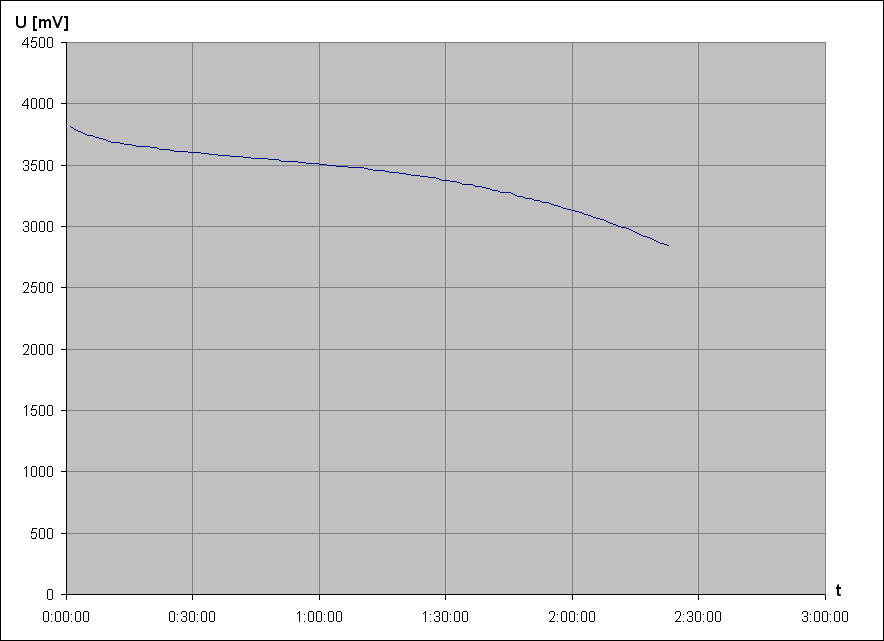

Li-Ion accu LGABC 11865 3,7V 2800mAh 1a (z NTB akupacku Dell): Rload = 10,00 Ω, Q = 811 mAh, E = 2,77 Wh

vybíjecí charakteristika Li-Ion accu LGABC 11865 3,7V 2800mAh 1a (z NTB akupacku Dell)


Li-Ion accu LGABC 11865 3,7V 2800mAh 1b (z NTB akupacku Dell): Rload = 10,00 Ω, Q = 776 mAh, E = 2,65 Wh

vybíjecí charakteristika Li-Ion accu LGABC 11865 3,7V 2800mAh 1b (z NTB akupacku Dell)


Li-Ion accu LGABC 11865 3,7V 2800mAh 2a (z NTB akupacku Dell): Rload = 10,00 Ω, Q = 884 mAh, E = 2,95 Wh

vybíjecí charakteristika Li-Ion accu LGABC 11865 3,7V 2800mAh 2a (z NTB akupacku Dell)


Li-Ion accu LGABC 11865 3,7V 2800mAh 2b (z NTB akupacku Dell): Rload = 10,00 Ω, Q = 843 mAh, E = 2,80 Wh

vybíjecí charakteristika Li-Ion accu LGABC 11865 3,7V 2800mAh 2b (z NTB akupacku Dell)


Li-Ion accu LGABC 11865 3,7V 2800mAh 3a (z NTB akupacku Dell): Rload = 10,00 Ω, Q = 882 mAh, E = 2,95 Wh

vybíjecí charakteristika Li-Ion accu LGABC 11865 3,7V 2800mAh 3a (z NTB akupacku Dell)


Li-Ion accu LGABC 11865 3,7V 2800mAh 3b (z NTB akupacku Dell): Rload = 10,00 Ω, Q = 648 mAh, E = 2,16 Wh

vybíjecí charakteristika Li-Ion accu LGABC 11865 3,7V 2800mAh 3b (z NTB akupacku Dell)


Li-Pol accu Asus C11P1328 3,7V 4980mAh 19Wh 1 (z tabletu, Holice): Rload = 10,00 Ω, Q = 5204 mAh, E = 19,91 Wh

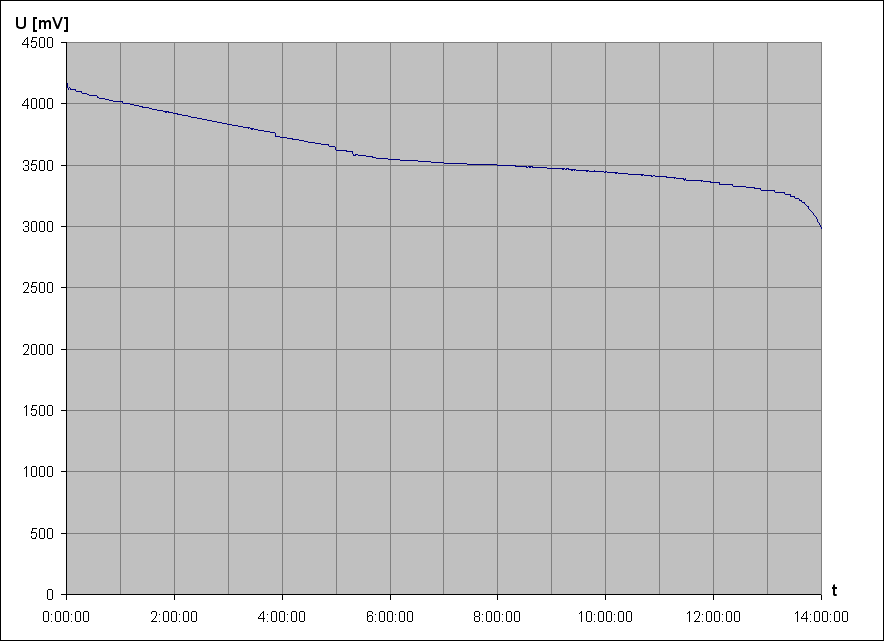

vybíjecí charakteristika Li-Pol accu Asus C11P1328 3,7V 4980mAh 19Wh 1 (z tabletu, Holice)


Li-Pol accu Asus C11P1328 3,7V 4980mAh 19Wh 2 (z tabletu, Holice): Rload = 10,00 Ω, Q = 4871 mAh, E = 18,65 Wh

vybíjecí charakteristika Li-Pol accu Asus C11P1328 3,7V 4980mAh 19Wh 2 (z tabletu, Holice)


Li-Pol accu Asus C11P1328 3,7V 4980mAh 19Wh 3 (z tabletu, Holice): Rload = 10,00 Ω, Q = 4727 mAh, E = 18,06 Wh

vybíjecí charakteristika Li-Pol accu Asus C11P1328 3,7V 4980mAh 19Wh 3 (z tabletu, Holice)


Li-Ion accu HP HSTNH-S17B 3,7V 2200mAh 1 (iPAQ 214, 17.6.2008): Rload = 10,00 Ω, Q = 1834 mAh, E = 6,77 Wh

vybíjecí charakteristika Li-Ion accu HP HSTNH-S17B 3,7V 2200mAh 1 (iPAQ 214)


Li-Ion accu HP HSTNH-S17B 3,7V 2200mAh 2 (iPAQ 214, 12.11.2010): Rload = 10,00 Ω, Q = 1971 mAh, E = 7,37 Wh

vybíjecí charakteristika Li-Ion accu HP HSTNH-S17B 3,7V 2200mAh 2 (iPAQ 214)


Li-Ion accu Nokia BL-4CT 3,7V 860mAh 3,2Wh 1 (Nokia 5310, 2.2.2015): Rload = 51,60 Ω, Q = 841 mAh, E = 3,22 Wh

vybíjecí charakteristika Li-Ion accu Nokia BL-4CT 3,7V 860mAh 3,2Wh 1 (Nokia 5310)


Li-Ion accu Avacom BL-4CT 3,7V 860mAh 3Wh 2 (Nokia 5310, 16.3.2010): Rload = 51,60 Ω, Q = 506 mAh, E = 1,93 Wh

vybíjecí charakteristika Li-Ion accu Avacom BL-4CT 3,7V 860mAh 3Wh 2 (Nokia 5310)


Li-Ion accu Nokia 3310 3,7V 1250mAh: Rload = 51,60 Ω, Q = 1019 mAh, E = 3,62 Wh

vybíjecí charakteristika Li-Ion accu Nokia 3310 3,7V 1250mAh


Li-Ion accu Sony Ericsson BST-39 3,6V 920mAh (Sony Ericsson W910i): Rload = 51,60 Ω, Q = 905 mAh, E = 3,47 Wh

vybíjecí charakteristika Li-Ion accu Sony Ericsson BST-39 3,6V 920mAh (Sony Ericsson W910i)


Li-Ion accu Motorola SNN5705B 3,6V (Motorola Timeport P280): Rload = 51,60 Ω, Q = 834 mAh, E = 3,01 Wh

vybíjecí charakteristika Li-Ion accu Motorola SNN5705B 3,6V (Motorola Timeport P280)


Li-Ion accu MK7307708000680 7,4V 3000mAh (z přenosného DVD playeru): Rload = 51,60 Ω, Q = 3004 mAh, E = 22,93 Wh

vybíjecí charakteristika Li-Ion accu MK7307708000680 7,4V 3000mAh (z přenosného DVD playeru)


Li-Ion accu NB-2LH 7,4V 1000mAh 1 (EOS 350D, 12.5.2009): Rload = 51,60 Ω, Q = 611 mAh, E = 4,67 Wh

vybíjecí charakteristika Li-Ion accu NB-2LH 7,4V 1000mAh 1 (EOS 350D)


Li-Ion accu NB-2LH 7,4V 1000mAh 2 (v LED baterce, 19.11.2013): Rload = 51,60 Ω, Q = 594 mAh, E = 4,48 Wh

vybíjecí charakteristika Li-Ion accu NB-2LH 7,4V 1000mAh 2 (v LED baterce)


Li-Ion accu D-LI109 7,4V 1050mAh 7,8Wh (Pentax K-30, 16.5.2013): Rload = 51,60 Ω, Q = 977 mAh, E = 7,48 Wh

vybíjecí charakteristika Li-Ion accu D-LI109 7,4V 1050mAh 7,8Wh (Pentax K-30)


Ni-Cd accu-pack A-selection 18V 1200mAh (do akuvrtačky): Rload = 41,30 Ω, Q = 596 mAh, E = 11,20 Wh

vybíjecí charakteristika Ni-Cd accu-packu A-selection 18V 1200mAh (do akuvrtačky)


Ni-Cd accu-pack Black&Decker A14E 14,4V 1200mAh (do akuvrtačky, ~2012): Rload = 41,20 Ω, Q = 869 mAh, E = 12,04 Wh

vybíjecí charakteristika Ni-Cd accu-packu Black&Decker A14E 14,4V 1200mAh (do akuvrtačky)


Li-Pol accu-pack ZOP Power 14,8V 1800mAh 65C (eBay, nový): Rload = 15,85 Ω, Q = 1598 mAh, E = 24,59 Wh

vybíjecí charakteristika Li-Pol accu-packu ZOP Power 14,8V 1800mAh 65C (eBay, nový)


Pb accu GP12400 12V 40Ah (z Holic): Rload = 15,75 Ω, Q = 2689 mAh, E = 32,39 Wh

vybíjecí charakteristika Pb accu GP12400 12V 40Ah (z Holic)


Li-Ion accu Sanyo UR18650E S50B 3,6V 2050mAh 7,4Wh: Rload = 51,60 Ω, Q = 1947 mAh, E = 7,29 Wh

vybíjecí charakteristika Li-Ion accu Sanyo UR18650E S50B 3,6V 2050mAh 7,4Wh


Li-Ion accu Battex (Panasonic) CGA103450A 3,6V 1950mAh 1S1P (nová): Rload = 51,60 Ω, Q = 2012 mAh, E = 7,75 Wh

vybíjecí charakteristika Li-Ion accu Battex (Panasonic) CGA103450A 3,6V 1950mAh 1S1P (nová)


Li-Ion accu Battex (Huahui New Energy) HCC 1450 3,6V 1400mAh 1S2P (nová): Rload = 51,60 Ω, Q = 1146 mAh, E = 4,43 Wh

vybíjecí charakteristika Li-Ion accu Battex (Huahui New Energy) HCC 1450 3,6V 1400mAh 1S2P (nová)



Zpět

Aktualizováno 15.8.2017 v 23:26
